بررسی اجمالی پروژه:

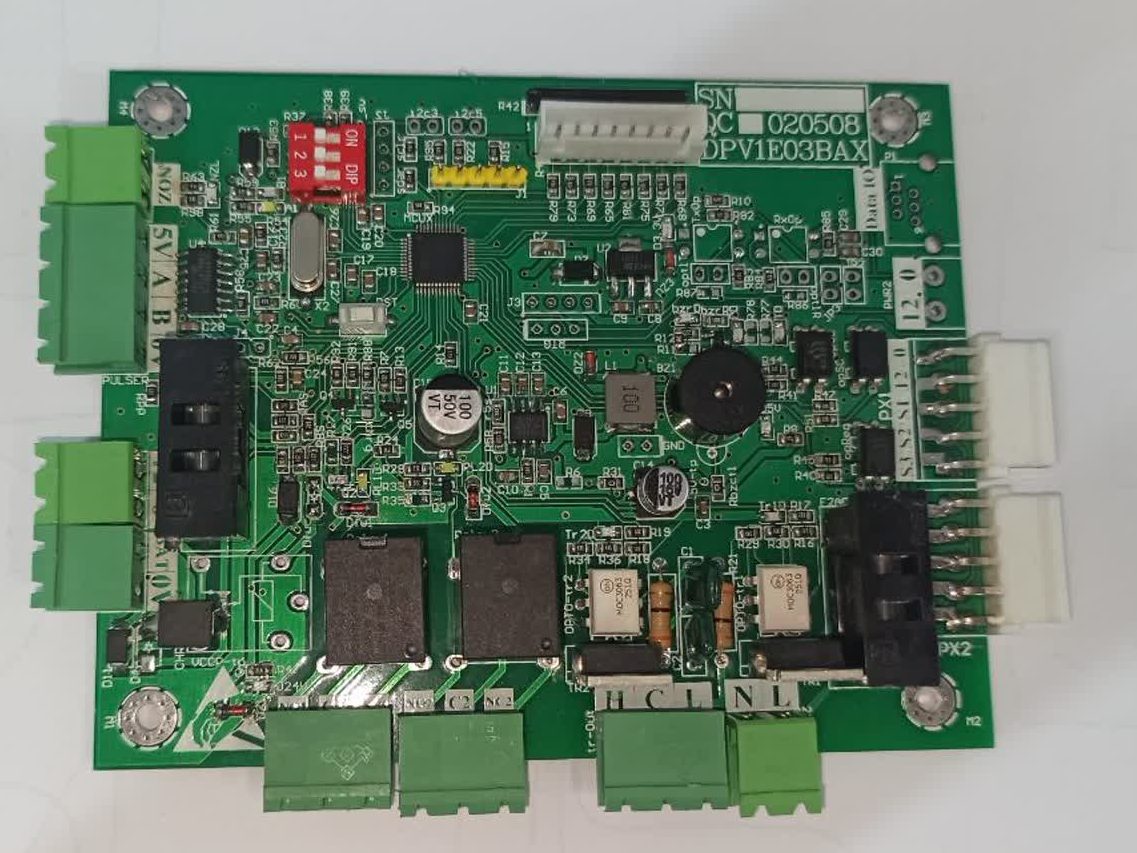

این پروژه که اسم آن dispill و در بین بعضی از مشریان برد bocom شناخته میشود، شامل طراحی مجدد و کامل برد کنترل اصلی (مین برد) برای نازل‌های سوخت میباشد. هدف اصلی، ایجاد یک راه حل به طور قابل توجهی مقرون به صرفه‌تر و جمع و جورتر در مقایسه با مدل موجود که بیش از پیچیده و بزرگ بود که به کاهش چشمگیر ۷۵ درصدی در هزینه و ۵۰ درصدی در اندازه دست یافت. این برد بازطراحی‌شده به عنوان هسته هوشمند نازل سوخت عمل میکند و عملیات اصلی توزیع سوخت را مدیریت کرده و بازخورد ضروری کاربر را از طریق نمایشگرهای یکپارچه ارائه می‌داد.
عملکرد اصلی و کاربر هدف:
عملکردهای حیاتی این برد اصلی، کنترل دقیق شیرهای الکتریکی و مدیریت سیگنال‌های لازم برای توزیع دقیق سوخت است. همچنین نمایشگرهای سفارشی‌سازی‌شده ای را برای ارائه داده‌های مربوطه به مشتریان و همینطور اپراتورهای جایگاه راه‌اندازی می‌کرد. مشتریان اصلی این محصول، صاحبان جایگاه‌های سوخت (به دلیل کاهش هزینه) و تکنسین‌های خدمات (به دلیل طراحی ساده‌تر) بودند.
گرچه به طور کلی در سایز پروژه های الکترونیکی (مانند گلخانه ها ، کنترل دمای محیط ، کنترل پوزیشن موتور های سرعت پایین و …) میتوان از این برد به عنوان سخت افزار استفاده کرد. تنها کافیست که نرم افزار آنرا باز نویسی کرد.
ویژگی های فنی:
- واحد پردازش مرکزی (CPU): استفاده از میکروکنترلر STM32F030C8T6 به دلیل مقرون به صرفه بودن، در دسترس بودن و داشتن تعداد کافی پین و لوازم جانبی.
- خروجی‌های کنترل شیرهای الکتریکی: شامل خروجی برای کنترل دو ترایاک (از طریق اپتوترایاک) و دو رله.
- ورودی‌های سنسورها: شامل ورودی برای سیگنال وضعیت نازل و سیگنال‌های انکودر مربعی (A و B) برای اندازه‌گیری جریان.
- رابط کاربری: استفاده از صفحه کلید ماتریسی ۴x۴ و سوئیچ‌های روی برد برای پیکربندی کاربر.
- خروجی نمایشگر سفارشی: طراحی شده برای راه‌اندازی سه نمایشگر ۷-segment شش رقمی برای مشتری و یک نمایشگر ۷-segment شش رقمی برای قسمت پشتی. (قابل شخصی سازی)
- رابط تست اولیه: شامل یک رابط RS-232 برای اهداف تست اولیه.
- ملاحظات طراحی سخت‌افزار:
- تضمین قابلیت اطمینان و استحکام در محیط الکترومغناطیسی پر سر و صدای نازل سوخت.
- به کارگیری مکانیسم‌های حفاظتی اولیه.
- پیش‌بینی الزامات آینده مانند امکان افزودن UPS.
